Условие задачи
Необходимо определить:
- номинальный размер соединения; верхнее и нижнее отклонения отверстия и вала;
- допуски и предельные отклонения отверстия и вала;
- предельные размеры отверстия и вала;
- предельные зазоры (натяги) и допуск посадки;
- построить в масштабе 500:1 или 1000:1 схему полей допусков посадки.
Исходные данные

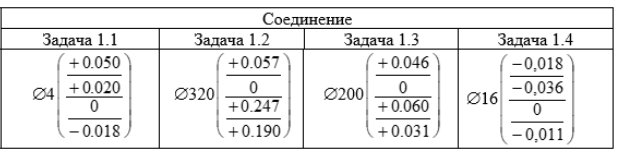

Таблица 1
Ответ
Посадка образована в системе вала Sh, так как основное отклонение вала (верхнее отклонение es) равно 0.
Номинальный размер соединения D = d = 4 мм.
Согласно ГОСТ 25347-82 Основные нормы взаимозаменяемости. ЕСДП Поля допусков и рекомендуемые посадки данная посадка в диапазоне номинальных размеров св. 3 до 6 мм соответствует посадке 4 .
Для отверстия: 4Е9
Верхнее отклонение ES = + 0,050 мм
...
