Необходимо определить: номинальный размер соединения; верхнее и нижнее отклонения отверстия и вала; допуски и предельные отклонения отверстия и вала; предельные размеры отверстия и вала и пр.

22 января 2025
Метрология

Условие:

Необходимо определить:

- номинальный размер соединения; верхнее и нижнее отклонения отверстия и вала;

- допуски и предельные отклонения отверстия и вала;

- предельные размеры отверстия и вала;

- предельные зазоры (натяги) и допуск посадки;

- построить в масштабе 500:1 или 1000:1 схему полей допусков посадки.

Исходные данные

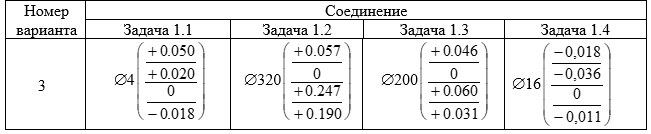

Таблица 1, задача 1.2.

Решение:

Посадка образована в системе отверстия SH, так как основное отклонение (нижнее отклонение отверстия ЕI) равно 0.

Номинальный размер соединения D = d = 320 мм.

Согласно ГОСТ 25347-82 Основные нормы взаимозаменяемости. ЕСДП Поля допусков и рекомендуемые посадки данная посадка в диапазоне номинальных размеров св. 315 до 355 мм соответствует посадке
