Опишите устройство калибра для проверки валов. Подберите калибр для проверки валов, Ø200g6. Дать графическое изображение полей допусков калибра. Устройство калибра для проверки валов:

Дата добавления: 29.08.2024

Условие задачи

Опишите устройство калибра для проверки валов. Подберите калибр для проверки валов, Ø200g6. Дать графическое изображение полей допусков калибра.

 Устройство калибра для проверки валов:

Калибр-скоба (рис.1) состоит из корпуса 1, подвижных вставок 2, неподвижных пяток 3, маркировочной шайбы 5, регулируемых винтов 6, стопорного винта 7. Для установки скобы на размер отвертывают на 2 - 3 оборота стопорный винт 7, и нажав головку винта (иногда необходим небольшой удар), выталкивают втулку стопора, освобождая подвижную вставку 2. Между измерительными поверхностями скобы вставляют блок концевых мер (рис.2). В таком положении подвижную вставку закрепляют стопорным винтом и проверяют правильность установки скобы. Скоба под собственной тяжестью должна с легким трением перемещаться по блоку плиток. Если это условие не повторяется, настройку повторяют.

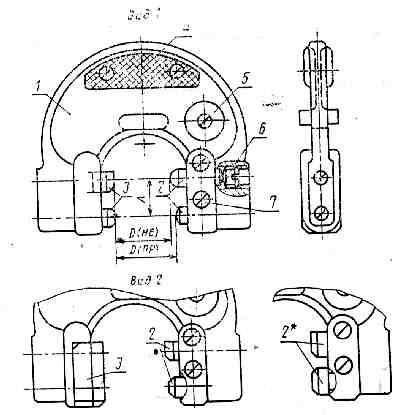

Рисунок 1 – Калибр – скоба регулируемая:

При контроле валов скоба должна проходить проходной стороной и задерживаться на непроходной стороне под действием собственного веса.

Регулируемые скобы целесообразно использовать при дефектации, настроив их выбраковочный размер.

Рисунок 1 – Калибр – скоба регулируемая:

При контроле валов скоба должна проходить проходной стороной и задерживаться на непроходной стороне под действием собственного веса.

Регулируемые скобы целесообразно использовать при дефектации, настроив их выбраковочный размер.

Рисунок 2 – Настройка регулируемого калибра-скобы по концевым мерам длины

Рассчитать исполнительные размеры калибра-скобы для контроля вала Ø200g6 .

Ответ

Максимальный предельный диаметр вала:

dmax = d + es = 200+(- 0,015) = 199,985 мм.

Минимальный предельный диаметр вала:

dmin = d + ei =200+(- 0,044) = 199,956 мм.

Для определения предельных и исполнительных размеров скобы из ГОСТ 24853-81(таблица А.1) выписываем допуски по квалитету 6 и диаметру 200 мм: Н1 = 10 мкм = 0,010 мм; z1 = 7 мкм = 0,007 мм; y1 = 5 мкм = 0,005 мм; Нр = 4,5 мкм = 0,0045 мм (Нр допуск на изготовление контроль...
