Условие:
Определить амплитуду и частоту сигнала, если коэффициенты отклонения осциллографа равны 0,5 мс/дел и 0,5 В/дел.
Исходные данные:
Решение:
Решение задачи основывается на основных определениях параметров сигналов, приведенных в ГОСТ 16465-70 Сигналы радиотехнические измерительные. Термины и определения.

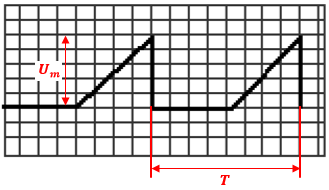

Полагаем, что приведенная осциллограмма получена в режиме линейной развертки осциллографа. Тогда амплитудное значение сигнала может быть определено по формуле
где коэффициент отклонения осциллографа по вертикали, характерный размер с...
