Определить допуски и предельные отклонения составляющих звеньев размерной цепи (таблица 3). Выполнить расчет размерной цепи методом на «максимум - минимум». За-данный рисунок перечертить.
«Определить допуски и предельные отклонения составляющих звеньев размерной цепи (таблица 3). Выполнить расчет размерной цепи методом на «максимум - минимум». За-данный рисунок перечертить.»
- Метрология
Условие:

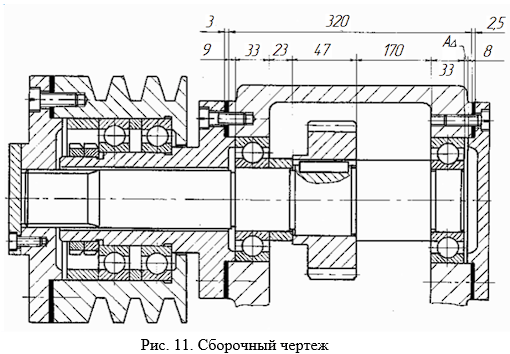

Определить допуски и предельные отклонения составляющих звеньев размерной цепи (таблица 3). Выполнить расчет размерной цепи методом на «максимум - минимум». Заданный рисунок перечертить.

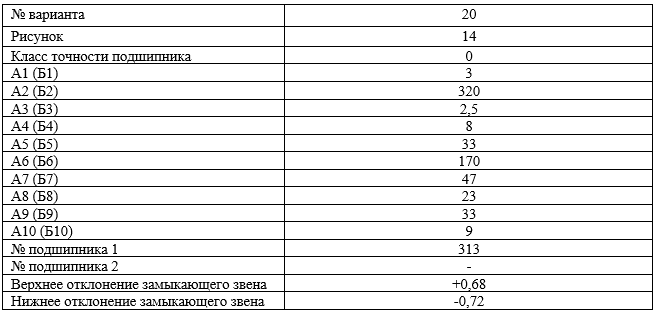

Таблица 3 Исходные данные для расчета размерных цепей
Решение:

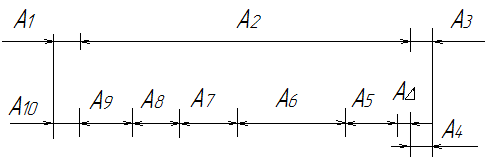

3.1 Составляем размерную цепь
3.2 Проверяем правильность составления размерной цепи [8]:
где А∆ - номинальный размер замыкающего звена; Аiув сумма увеличивающих звеньев; Аiум сумма уменьшающих зве...
