Определить мощность, потребляемую амперметром при номинальном значении тока. Cоставить схему включения измерительного механизма с добавочным сопротивлением и дать вывод формулы.

Измерительный механизм (ИМ) магнитоэлектрической системы рассчитан на ток и  I_и напряжение U_и и имеет шкалу на делений.

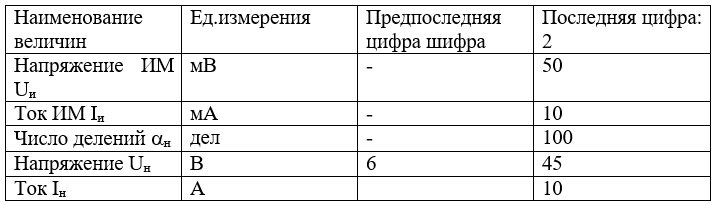

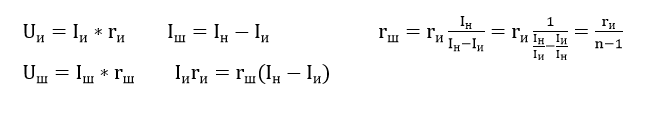

1. Составить схему включения измерительного механизма с шунтом и дать вывод формулы r_ш;

2. Определить постоянную измерительного механизма по току CI, величину сопротивления шунта r_ш и постоянную амперметра если этим прибором нужно измерять ток I_H;

3. Определить мощность, потребляемую амперметром при номинальном значении тока н I_H;

4. Составить схему включения измерительного механизма с добавочным сопротивлением и дать вывод формулы r_д;

5. Определить постоянную измерительного механизма по напряжению C_U, величину добавочного сопротивления r_д и постоянную вольтметра  , если этим прибором нужно измерять напряжение U_н;

6. Определить мощность, потребляемую вольтметром при номинальном значении напряжения U_н.
