Условие задачи

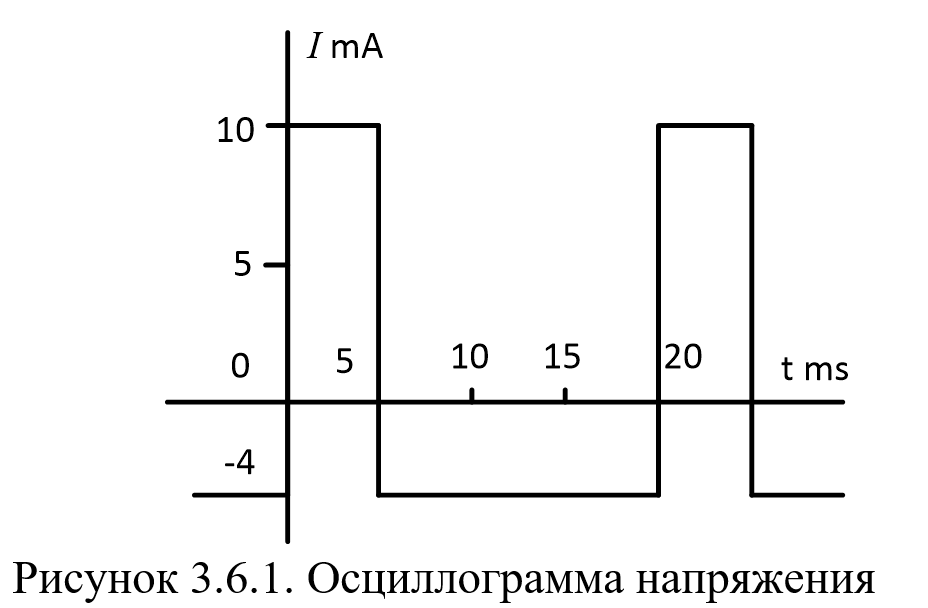

Определить показание электронного вольтметра, который имеет измерительный преобразователь средневыпрямленного значения с открытым входом и шкалу, проградуированную в среднеквадратических значениях синусоидального напряжения, если на его вход подается напряжение вида (рисунок 3.6.1).
Ответ
Будем считать, что на осциллограмме ошибочно указаны единицы измерения тока (так как в постановке задачи разговор идет только о напряжении), поэтому примем единицы напряжения в вольтах. Математическое описание заданного напряжения имеет вид:
