Условие задачи
Измерительный механизм (ИМ) магнитоэлектрической системы рассчитан на ток
IИ и напряжение UИ и имеет шкалу на делений.
1. Составить схему включения измерительного механизма с шунтом и дать вывод
формулы rШ.
2. Определить постоянную измерительного механизма по току CI, величину
сопротивления шунта rШ постоянную амперметра C'I, если этим прибором нужно
измерять ток IH.
3. Определить мощность, потребляемую амперметром при, номинальном значении
тока IH.
4. Составить схему включения измерительного механизма с добавочным
сопротивлением и дать вывод формулы rД.
5. Определить постоянную измерительного механизма по напряжению CU,
величину добавочного сопротивления rД и постоявшую вольтметра C'U, если этим
прибором нужно измерять напряжение UH.
6. Определить мощность, потребляемую вольтметром при номинальном значении
напряжения UH.
Исходные данные:
Ответ
1. Схема включения измерительного механизма с шунтом (рис. 1) и вывод формулы
rШ.

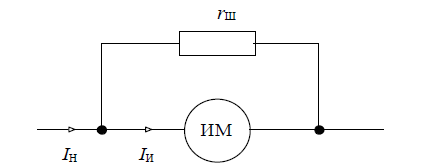

Рис. 1. Схема включения измерительного механизма с шунтом
Вывод формулы rШ
где n - коэффициент шунтирования.
2. Определим...
