Условие задачи
1. Ознакомиться с категориями точности деталей.
2. Ознакомиться с принятыми условными знаками для нормирования на чертежах параметров формы цилиндрических и плоских поверхностей.
3. Ознакомиться с методикой измерения отклонений формы поверхности детали от номинальной формы.
4. По одному из вариантов индивидуального задания определить путем расчета отклонение формы цилиндрической поверхности от номинальной.

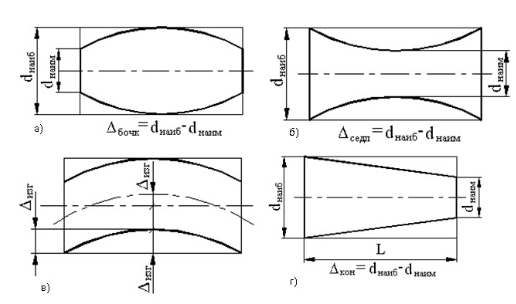

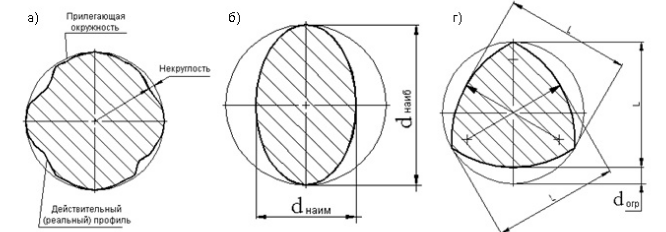

Эскизы возможных отклонений формы цилиндрических поверхностей приведены на рисунке
1. В плоскости, перпендикулярной оси
2. В плоскости продольной оси
Ответ

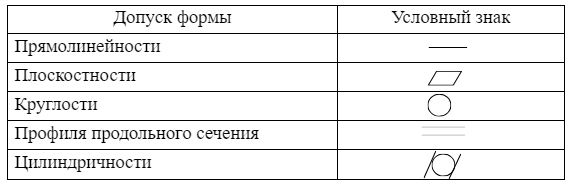

Составим таблицу с условными знаками согласно ЕСКД для обозначения отклонений формы поверхностей.
Изобразим схему измерения диаметра гладкой цилиндрической поверхности
