Определить расход реактивной энергии, учитываемой счетчиком за время. Подсчитать за время реактивную энергию всего приемника. Найти численное соотношение между энергией, учитываемой счетчиком, и энергией приемника.

Симметричный трехфазный приемник электрической энергии соединен по схеме треугольник. Напряжение на фазе приемника . Активное и индуктивное сопротивления фаз приемника соответственно равны . В цепь приемника включен одноэлементный счетчик активной энергии для измерения реактивной энергии. Последовательная обмотка счетчика включена в провод А трехфазной сети. Приемник электрической энергии работает непрерывное время

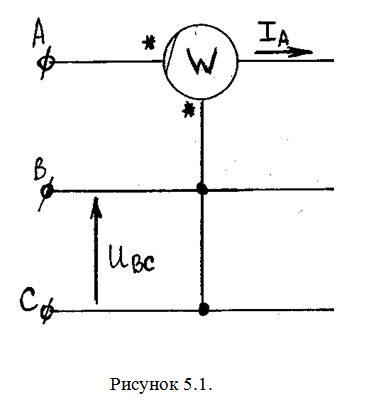

Начертить схему включения счетчика в соответствии с данными варианта. Определить линейное напряжение  ,     , линейный ток   , коэффициент мощности   и угол

Для заданной цепи построить в масштабе векторную диаграмму, выделить в ней векторы напряжения и тока, под действием которых находятся параллельная и последовательная обмотки счетчика.

Пользуясь векторной диаграммой доказать, что счетчик, включенный по такой схеме, измеряет реактивную энергию. Определить расход реактивной энергии, учитываемой счетчиком за время   . Подсчитать за время    реактивную энергию всего приемника. Найти численное соотношение между энергией, учитываемой счетчиком, и энергией приемника.
