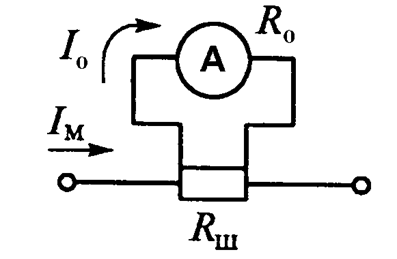

Определить величину измеряемого тока магистрали Iм, если амперметр с внутренним сопротивлением R0 имеет шунт с сопротивлением Rш и показывает следующий ток I0.

По известной расчётной зависимости косвенного метода измерения и по результатам и погрешностям прямых измерений, рассчитать предельные и среднеквадратические оценки абсолютной и относительной погрешностей косвенного измерения.

Вольтметром со шкалой (–50…50) В, имеющим приведенную погрешность 2%, измерены значения напряжения –50; –40; –20; 0; 20; 40; 50 В. Рассчитать зависимости абсолютной, относительной и приведённой погрешностей от результата измерений.

Для измерения сопротивления r = 200 Ом используются амперметр сопротивлением r_A = 0,05 Ом, вольтметр сопротивлением r_V = 10 кОм. Какая из двух схем (рис. а, б) измерения сопротивления методом амперметра и вольтметра дает меньшую погрешность измерения?
