Условие задачи
Определить значение сопротивления добавочного резистора Rд, включенного последовательно в цепь магнитоэлектрического вольтметра с пределом измерения 30 В, внутренним сопротивлением Rv=1000 Ом и шкалой на 150 делений для расширения предела измерения напряжения до 300 В.
Чему равна новая цена деления шкалы?

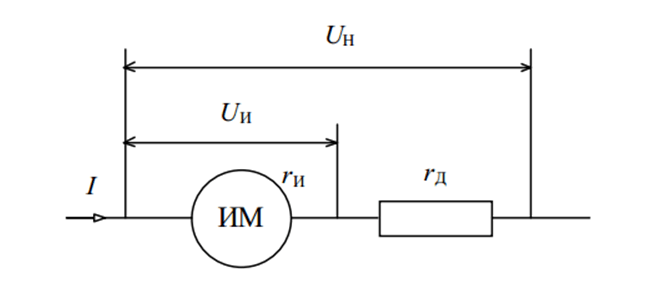

Схема включения измерительного механизма с добавочным сопротивлением.
Ответ
Вывод формулы для добавочного сопротивления:
В нашем случае:
- номинальное напряжение исходного вольтметра Uи = 30 В;
- внутреннее сопротивление исходного вольтметра Rи = 1000 Ом ;
- расширенный предел измерения вольтметра Uн= 300 В.
Рассчитываем добавочный множитель:
