Условие задачи

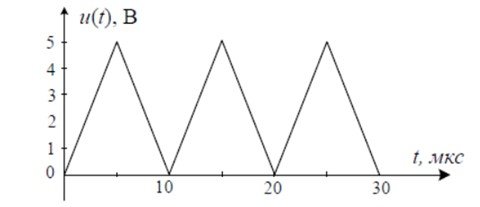

Определите показания электронных вольтметров, в которых используются пиковые детекторы с открытым и закрытым входом, при измерении напряжения, форма которого показана на рис. 2.1.
Рисунок 2.1
Выберите нужны поддиапазоны измерения из ряда 1, 3, 10 или 30 В, оцените абсолютные погрешности измерения, запишите в соответствии с правилами результаты измерений. Нормируемые приведенные погрешности этих приборов ± 2,0 %.
Ответ
Запишем аналитическое выражение сигнала в пределах одного периода:
Амплитуда сигнала:
Um=5 В.
Показания вольтметров с открытым (ОВ) и закрытым входом (ЗВ) различаются тем, что вольтметр с закрытым входом отсекает постоянную составляющую сигнала, которую можно определить по следующей формуле:
