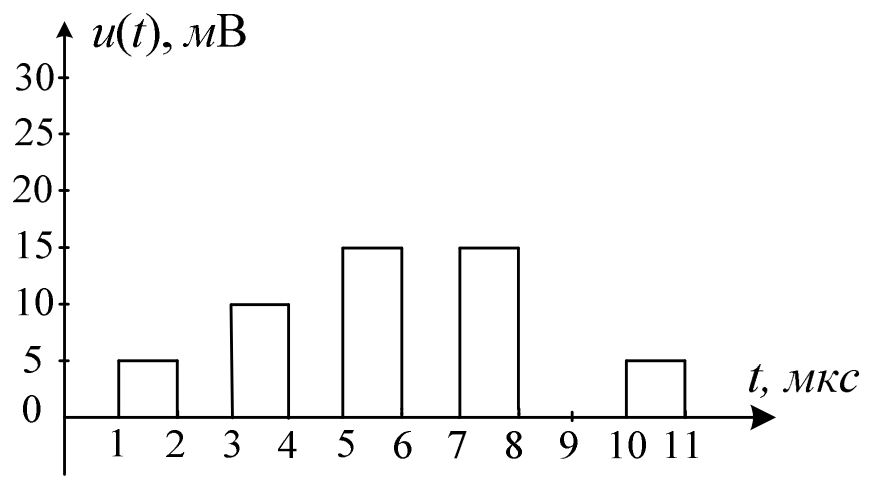

Определите показания вольтметра постоянного напряжения класса точности 0,5 и вольтметра среднего квадратического значения с закрытым входом при измерении периодического сигнала, форма которого показаны на рис. 2.1.

Манометром со шкалой (0...0,25) МПа измерены значения избыточного давления: 0; 0,02; 0,06; 0,08; 0,1; 0,15; 0,2; 0,25 МПа. Определить значения абсолютной и относительной погрешностей, если приведённая погрешность манометра равна 1,5%. Результаты

Для посадки диаметром 45, заданной в системе ЕСДП, определить предельные размеры деталей, допуски размеров, наибольший и наименьший зазоры, допуски посадок; для переходных посадок рассчитать вероятность получения зазоров и натягов.

В заданном соединении определить вид посадки и систему, в которой назначена посадка. Рисунок 2 – Схема полей допусков и эскизы деталей соединения
