Условие задачи
Определите показания вольтметра постоянного напряжения (среднего значения) и вольтметра переменного напряжения с закрытым входом и выпрямительным преобразователем при измерении сигнала, форма которого показана на рис. 2.1.

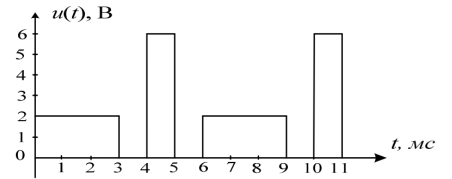

Рисунок 2.1
У каждого прибора возможен выбор следующих пределов измерения: 0,5; 1; 3 и 10 В. Допускаемая основная приведенная погрешность этих приборов не превышает ± 2,0 %. Для каждого прибора выберите необходимый предел, определите абсолютную погрешность, запишите в соответствии с правилами результаты измерения.
Ответ
Вольтметр постоянного напряжения оперирует постоянной составляющей измеряемого напряжения. Поэтому его показания равны среднему значению
исследуемого напряжения за период.
Рассматриваемый сигнал прямоугольной формы имеет период и характеризуется тем, что на части периода он равен какому-то постоянному значению, а на оставшейся части периода он равен нулю.
