Отверстия, которые изготовлены в цехах завода согласно заданным на чертеже номинальным размерам и предельным отклонениям, были измерены.

25 июля 2024
Метрология

Условие:

Отверстия, которые изготовлены в цехах завода согласно заданным на чертеже номинальным размерам и предельным отклонениям, были измерены. Полученные действительные размеры приведены в табл. 1.3.

Определить:

- все ли изготовленные отверстия годные;

- для негодных отверстий, если такие окажутся в этой партии, установить вид брака: неисправимый или исправимый.

Построить схему расположения полей допусков заданных отверстий с указанием на ней предельных отклонений, предельных и действительных размеров.

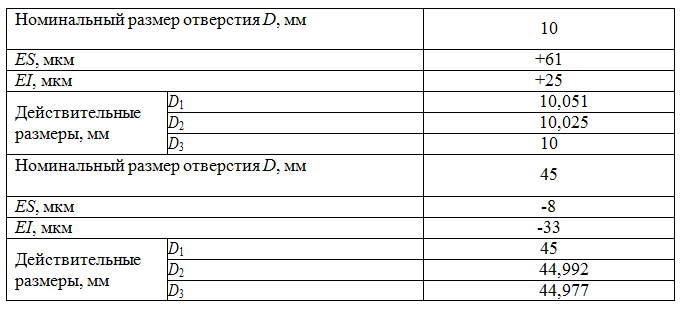

Таблица 1.3

Решение:

Для посадки 1

1. Допуск на обработку отверстия находим по формуле:

T_D = ES EI = 61 25 = 36 мкм = 0,036 мм.

Дальнейшее решение задачи удобнее производить после построения схемы расположения поля допуска заданного отверстия. Все необходимое для ее построения известно. Эта схема приведена на рис. 1.5.

2. Годность изготовленных отверстий по их действительным размерам оценивается по зависимости:

D_min D_действ D_max.

3. Предельные размеры отверстия найдем по уравнениям:

D_max = D + ES = 10 + 0,061 = 10,061 мм;

D_min = D + EI = 10 + 0,025 = 10,025 мм.
