решение задачи на тему:

По данным варианта для нормального режима работы цепи: начертить схему включения ваттметров в цепь; доказать, что активную мощность трехпроводной цепи трёхфазного тока можно представить в виде суммы двух слагаемых.

Дата добавления: 26.08.2024

Условие задачи

Для измерения активной мощности трехпроводной цепи трехфазного тока с симметричной активно-индуктивной нагрузкой, соединенной звездой или треугольником, необходимо выбрать два одинаковых ваттметра с номинальным током Iн, номинальным напряжением Uн и числом делений шкалы αн = 150 дел.

Исходные данные:

  • мощность цепи ;
  • коэффициент мощности ;
  • фазное напряжение ;
  • схема соединения ;
  • последовательные обмотки ваттметров включены в провода ;
  • обрыв фазы .

1. По данным варианта для нормального режима работы цепи:

а) начертить схему включения ваттметров в цепь;

б) доказать, что активную мощность трехпроводной цепи трёхфазного тока можно представить в виде суммы двух слагаемых;

в) построить в масштабе векторную диаграмму, выделив на ней векторы напряжений и токов, под действием которых находятся параллельные и последовательные обмотки ваттметров;

г) определить мощности Р1 и Р2, измеряемые каждым из ваттметров;

д) определить число делений шкалы α1 и α2, на которые отклоняются стрелки ваттметров.

2. По данным варианта при обрыве одной фазы приемника энергии:

а) начертить схему включения ваттметров в цепь;

б) построить в масштабе векторную диаграмму, выделив на ней векторы напряжений и токов, под действием которых находятся параллельные и последовательные обмотки ваттметров;

в) определить мощности Р1 и Р2, измеряемые каждым из ваттметров;

г) определить число делений шкалы α1 и α2, на которые отклоняются стрелки ваттметров.

Результаты расчетов оформить в виде таблицы.

Ответ

1.

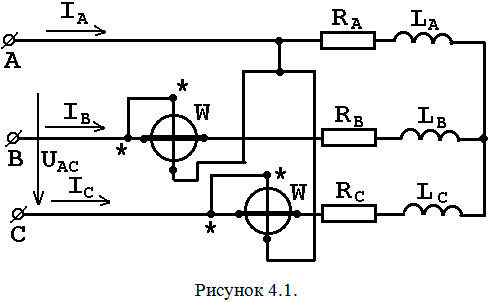

а) Схема включения ваттметров показана на рисунке 4.1.

б) Мгновенная мощность трехфазной цепи может быть выражена как сумма мощностей отдельных фаз:

Для нулевой точки приемников энергии, соединенных з...
