По условиям, которые представлены в задаче, необходимо начертить схему включения ваттметров в цепь, доказать, что активную мощность трехпроводной цепи трёхфазного тока можно представить в виде суммы двух слагаемых и т.д.

Дата добавления: 25.08.2024

Условие задачи

Для измерения активной мощности трехпроводной цепи трехфазного тока с симметричной активно-индуктивной нагрузкой, соединенной звездой или треугольником, необходимо выбрать два одинаковых ваттметра с номинальным током Iн, номинальным напряжением Uн и числом делений шкалы αн = 150 дел.

Исходные данные:

  • мощность цепи S=2,0 кВ*А;
  • коэффициент мощности cos⁡φ=0,88;
  • фазное напряжение Uф=127 B;
  • схема соединения Y;
  • последовательные обмотки ваттметров включены в провода С и А;
  • обрыв фазы А.

1. По данным варианта для нормального режима работы цепи:

а) начертить схему включения ваттметров в цепь;

б) доказать, что активную мощность трехпроводной цепи трёхфазного тока можно представить в виде суммы двух слагаемых;

в) построить в масштабе векторную диаграмму, выделив на ней векторы напряжений и токов, под действием которых находятся параллельные и последовательные обмотки ваттметров;

г) определить мощности Р1 и Р2, измеряемые каждым из ваттметров;

д) определить число делений шкалы α1 и α2, на которые отклоняются стрелки ваттметров.

2. По данным варианта при обрыве одной фазы приемника энергии:

а) начертить схему включения ваттметров в цепь;

б) построить в масштабе векторную диаграмму, выделив на ней векторы напряжений и токов, под действием которых находятся параллельные и последовательные обмотки ваттметров;

в) определить мощности Р1 и Р2, измеряемые каждым из ваттметров;

г) определить число делений шкалы α1 и α2, на которые отклоняются стрелки ваттметров.

Результаты расчетов оформить в виде таблицы.

Ответ

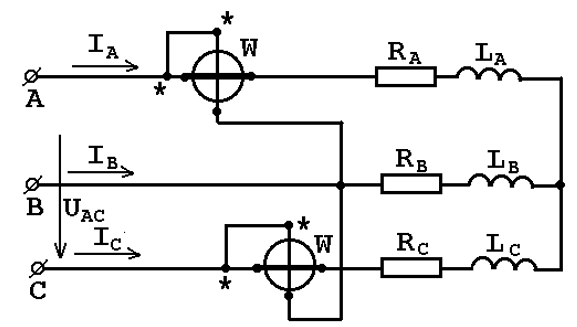

1.а) Схема включения ваттметров показана на рисунке 4.1.

б) Мгновенная мощность трехфазной цепи может быть выражена как сумма мощностей отдельных фаз:

P=PA+PB+PC=iA*uA+iB*uB+iC*uC. (1)

Рисунок 1.

Для нулевой точки приемников энергии, соединенных звездой (рис. 1), по первому закону Кирхгофа должно выполняться:

iA+iB+iC = 0,

откуда каждый из линейных токов можно выразить через два других:

iA = ...
