решение задачи на тему:

По условиям, которые представлены в задаче, необходимо определить постоянную измерительного механизма по току, величину сопротивления шунта, постоянную амперметра, составить схему включения измерительного механизма и т.д.

Дата добавления: 25.08.2024

Условие задачи

Измерительный механизм (ИМ) магнитоэлектрической системы рассчитан на ток Iи=30 мA и напряжение Uи=60 мB и имеет шкалу на αн=75 делений.

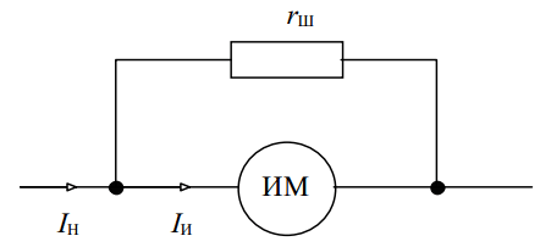

1. Составить схему включения измерительного механизма с шунтом и дать выводы формулы Rш.

2. Определить постоянную измерительного механизма по току CI, величину сопротивления шунта Rш и постоянную амперметра C'I, если этим прибором нужно измерять ток Iн=3 A.

3. Определить мощность, потребляемую амперметром при номинальном значении тока Iн.

4. Составить схему включения измерительного механизма с добавочным сопротивлением и дать вывод формулы Rд.

5. Определить постоянную измерительного механизма по напряжению CU, величину добавочного сопротивления Rд и постоянную вольтметра C'U, если этим прибором нужно измерять напряжение Uн=30 B.

6. Определить мощность, потребляемую вольтметром при номинальном значении напряжения Uн.

Ответ

Вывод формулы Rш:

где n шунтирующий множитель.

Определим постоянную измерительного механизма по току CI, величину сопротивления шунта Rш и постоянную амперметра C'I, если этим прибором нужно измерять ...
