По входной Iвх=f(Uвх) (рис. 10, а) и выходной Uвх=f(Iвх) (рис. 10, б) характеристикам логического элемента определить коэффициент разветвления по выходу

22 января 2025
Метрология

Условие:

По входной I_вх=f(U_вх) (рис. 10, а) и выходной U_вх=f(I_вх) (рис. 10, б) характеристикам логического элемента определить коэффициент разветвления по выходу (допустимое число нагрузочных элементов в состоянии логического нуля и логической единицы, наименьшее из которых соответствует коэффициенту разветвления).

Решение:

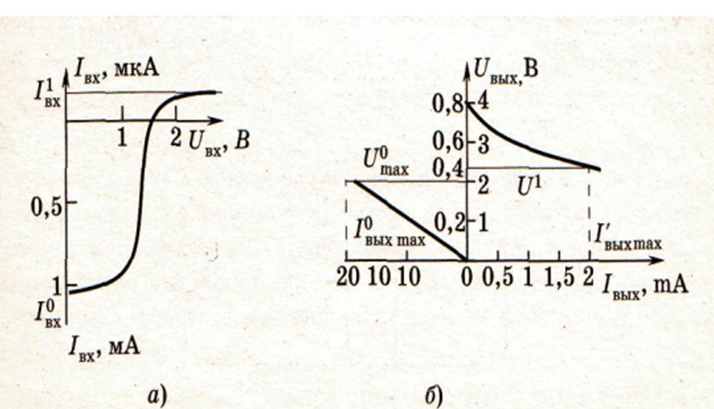

Рисунок 10 Входная и выходная характеристики ЦИС

Коэффициент разветвления по выходу Краз (нагрузочная способность) определяет максимальное число входов элементов данной серии, которым можно нагружать выходы микросхемы без нарушения ее н...
