Подобрать необходимую аппаратуру для поверки индукционного ваттметра класса точности 1,5 с номинальными значениями: тока 5 А, напряжения 120 В, мощности 600 Вт. Поверка ведется по схеме с регулированием тока и напряжения.

«Подобрать необходимую аппаратуру для поверки индукционного ваттметра класса точности 1,5 с номинальными значениями: тока 5 А, напряжения 120 В, мощности 600 Вт. Поверка ведется по схеме с регулированием тока и напряжения.»
  • Метрология

Условие:

Подобрать необходимую аппаратуру для поверки индукционного ваттметра класса точности 1,5 с номинальными значениями: тока 5 А, напряжения 120 В, мощности 600 Вт.

Поверка ведется по схеме с регулированием тока и напряжения.

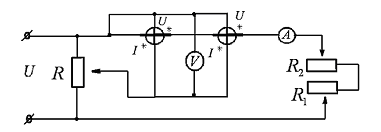

Составить схему измерения.

Решение:

1. Выбираем схему, в которой возможно регулировать как ток, так и напряжение.


2. Образцовый ваттметр выбираем электродинамической системы класса точности 0,5, что в три раза выше класса точности испытуемого ваттметра.

Его номинальные данные:

  • ток 5 А,
  • напряжение 150 В,
  • мощность 750 Вт,
  • шкала на 150 делений.

3. Так как вольтметр и амперметр н...
