Поставить на чертеже соединений обозначение заданных посадок, а на чертежах деталей – обозначения заданных полей допусков. Размеры проставить тремя способами.
- Метрология
Условие:
В заданном соединении определить вид посадки и систему, в которой назначена посадка.
1. Определить предельные отклонения отверстия.
2. Определить предельные отклонения вала.
3. Построить схему полей допусков.
4. Определить наибольший и наименьший (предельные) размер отверстия и вала.
5. Определить характер посадки.
Поставить на чертеже соединений обозначение заданных посадок, а на чертежах деталей – обозначения заданных полей допусков. Размеры проставить тремя способами.

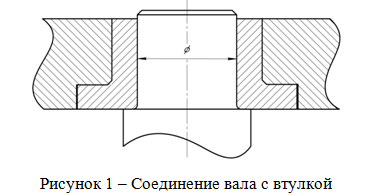

Сопряжение
Решение:
1. Раскрываем предельные отклонения размера отверстия 18D8.
По ГОСТ 25346 89 основное нижнее отклонение отверстия ЕI = +0,05.
Верхнее отклонение отверстия определяем по формуле:
Значение допуска IT8 находим по таблице стандарта IT8 = 0,027 мм.
Тогда ES = +0,05 + 0,027 = +0,077 мм
2. Раскрываем предельные отклонения размера вала 18h7.
По ГОСТ 25346 89 основное верхнее отклонение вала es = 0 мм.
Нижнее ...
