  4. Поставить на чертеже соединений обозначение заданных посадок, а на чертежах деталей – обозначения заданных полей допусков....
  • 👋 Решение задач

  • 📚 Метрология

решение задачи на тему:

Поставить на чертеже соединений обозначение заданных посадок, а на чертежах деталей – обозначения заданных полей допусков. Размеры проставить тремя способами.

Дата добавления: 14.09.2024

Условие задачи

В заданном соединении определить вид посадки и систему, в которой назначена посадка.

1. Определить предельные отклонения отверстия.

2. Определить предельные отклонения вала.

3. Построить схему полей допусков.

4. Определить наибольший и наименьший (предельные) размер отверстия и вала.

5. Определить характер посадки.

Поставить на чертеже соединений обозначение заданных посадок, а на чертежах деталей – обозначения заданных полей допусков. Размеры проставить тремя способами.

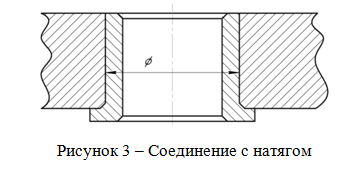

Сопряжение

Ответ

1. Раскрываем предельные отклонения размера отверстия 8S8.

По ГОСТ 25346-89 верхнее отклонение отверстия мм

Нижнее отклонение отверстия определяем по формуле:

Значение допуска находим по таблице стандарта
