Построение схемы расположения полей допусков с теоретическими кривыми рассеивания действительных размеров. Определение вероятного процента бракованных отверстий.
- Метрология
Условие:
1.1. Построение схемы расположения полей допусков с теоретическими кривыми рассеивания действительных размеров.
1.2. Определение вероятного процента бракованных отверстий.
1.3. Определение вероятного процента бракованных валов.
1.4. Определение вероятного процента бракованных соединений.
1.5. Определение предельных вероятных зазоров (натягов).

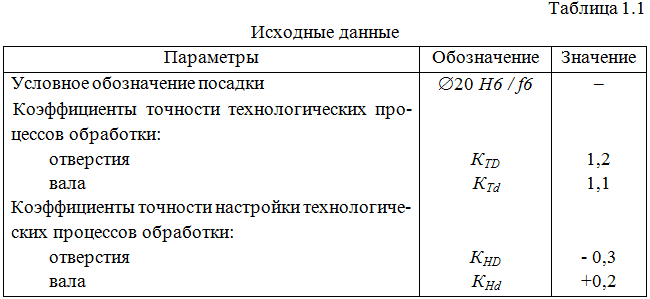

При изготовлении элементов деталей, образующих соединение, рассеяние действительных размеров отверстий (индекс D) характеризуется коэффициентами точности КТD и точности настройки КНD технологического процесса обработки, а рассеяние действительных размеров валов (индекс d) – соответственно коэффициентами КТd и КНd. Рассеяние действительных размеров подчиняется закону нормального распределения. Исходные данные приведены в таблице 1.1.
Решение:
1.1. Построение схемы расположения полей допусков с теоретическими кривыми рассеивания действительных размеров
Расшифровываем посадку:
Допуск отверстия TD = ES EI = + 13 - 0 = 13 мкм.
Допуск вала Td = es ei = -20 - (-33) = 13 мкм.
Зоны рассеяния размеров отверстия и вала определяем по формуле
