Условие:

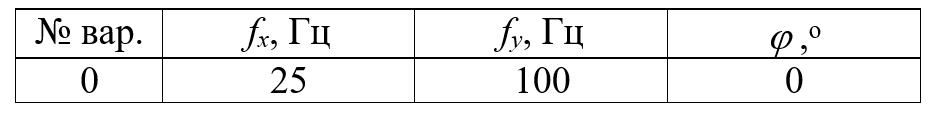

Построить графоаналитическим способом фигуру Лиссажу, которая должна получиться на экране осциллографа при подаче на входы X и Y синусоидальных сигналов, имеющих следующие частоты … (табл. 7). Фазовый сдвиг между сигналами равен φ.
Решение:
Сигнал с частотой fy подается на горизонтальные отклоняющие пластины (вертикального отклонения луча) осциллографа и соответственно строится относительно горизонтальной оси. Сигнал fx строится относительно вертикальной оси, так как подается на вертикальные отклоняющие пластины.
Амплитуды двух исследуемых сигналов должны быть равны, т.е. фигура Лиссажу вписывается в квадрат.
Шаг по шкале времени при построении принимается, например, равным 1/4 части периода сигнала, имеющего наибольшую частоту (в нашей задаче fy= ...
