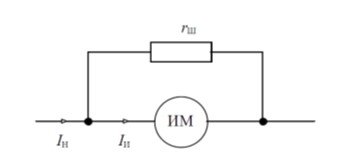

Предложить формулу расчета сопротивления шунта Rш для расширения пределов измерения магнитоэлектрического микроамперметра с током полного отклонения Iа

На входы X и Y осциллографа поданы внешние развертывающие сигналы, форма которых показана на рисунке 3. Постройте изображение, которое получится на экране осциллографа.

Вольтметром со шкалой (–50…50) В, имеющим приведенную погрешность 2%, измерены значения напряжения –50; –40; –20; 0; 20; 40; 50 В. Рассчитать зависимости абсолютной, относительной и приведённой погрешностей от результата измерений.

Определить интервал, в котором находится истинное значение тока в высоковольтной сети и привести расшифровку трансформатора, если конечное значение шкалы амперметра составляет пять ампер
