Условие:

Предполагаемый диапазон измеряемых действующих значений периодического напряжения электрической сети составляет Umin до Umax.. Номинальная частота измеряемого напряжения равна Т. Температура в эксперименте предполагается не выше t. Исходные данные для расчетов представлены в таблице 1.

Необходимо определить какой из представленных приборов (таб. 2) подходит для измерения статического напряжения, если суммарная инструментальная относительная погрешность измерения должна быть не более δ %.

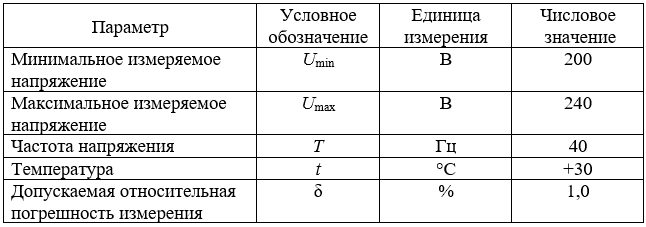

Таблица 1. Исходные данные для расчетов

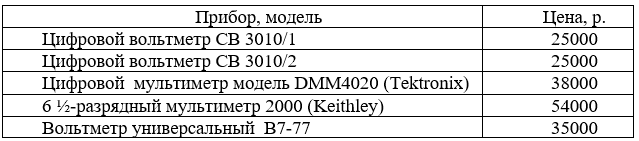

Таблица 2. Номенклатура средств измерения переменного напряжения

Решение:

Для выбора средства измерения необходимо провести расчеты относительной погрешности каждого из анализируемых приборов.

Цифровой вольтметр СВ 3010/1 и СВ 3010/2. Анализируя метрологические характеристики рассматриваемых приборов, что эти приборы различаются диапазонами измерений. Поэтому из двух приборов следует выбрать тот, у которого диапазон измерения больше подходит для заданных значений измеряемых напряжений. В нашем случае, выбираем диапазон измерения до 300 В. Таким образом, из двух анализируемых приборов выбираем вольтметр СВ 3010/2. Для выбранного вольтметра рассчитаем погрешность измер...
