Представить рабочий чертеж зубчатого колеса в соответствии с ГОСТ 2.404―75 и ГОСТ 2.406―76. На чертеже указать степени точности по нормам кинематической точности, плавности, пятну контакта, а также величину бокового зазора в сопряжении колес.
- Метрология
Условие:
Представить рабочий чертеж зубчатого колеса в соответствии с ГОСТ 2.404―75 и ГОСТ 2.406―76. На чертеже указать:
а) степени точности по нормам кинематической точности, плавности, пятну контакта, а также величину бокового зазора в сопряжении колес;
б) допуски и предельные отклонения по ГОСТ 1643―81 параметров, которые указаны на чертеже зубчатого колеса.
В тексте работы указать комплексные или дифференцированные средства контроля этих параметров точности зубчатого колеса.

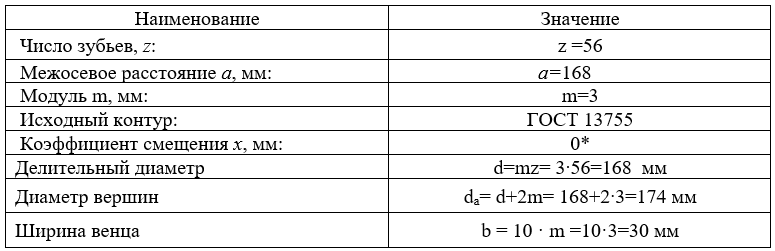

Таблица 4 - Параметры зубчатого колеса
Решение:
По ГОСТ 1643 назначим степени точности по нормам плавности, по нормам контакта, по нормам кинематической точности:
- по нормам плавности 8 (для косозубой передачи с V=410 м/с);
- по нормам контакта 7;
- по нормам кинематической точности 8 (передача не относится к отсчетным).
Вид сопряжения определим по минимальному гарантированному боковому зазору: jn min = jn = 0,03 m = 0,033 = 0,09 мм.
Для заданного межосевого расстояния вид сопряжения - С, класс отклонения межосевого расстояния IV , с видом допуска c, который обеспечивает jn min = 100 мкм.
Обозначение степени точности по ГОСТ 1643: ...
