Условие задачи
Произвести расчеты, связанные с поверкой аналогового технического прибора (амперметра или вольтметра) магнитоэлектрической (постоянный ток) или электромагнитной систем (переменный ток).

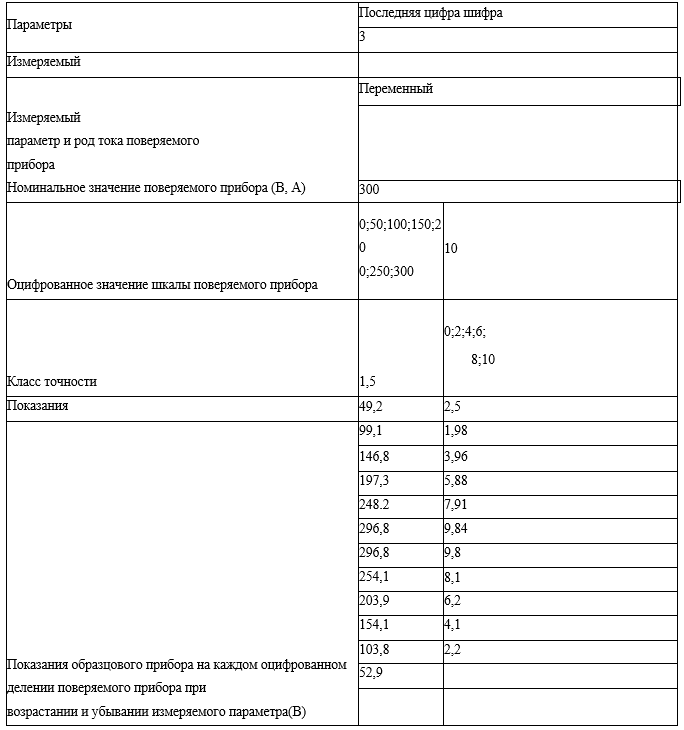

Необходимые исходные данные для решения задачи 1 выбирают по последней цифре шифра студента (табл. 1).
В процессе выполнения задачи 1 необходимо выбрать метод поверки заданного прибора, составить ее схему, выбрать образцовый прибор для поверки, вычислить погрешности поверяемого прибора. По результатам расчетов дать заключение о пригодности к применению поверяемого прибора.
Рекомендации по выполнению этой задачи приведены в разд. 2.1
Ответ

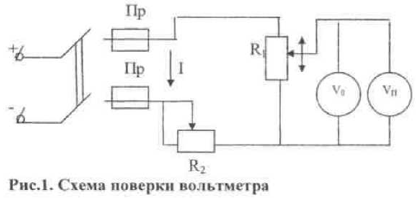

Выберем метод, основанный на использовании образцовых измерительного прибора вольтметра/амперметра переменного тока. Схема включения представлена на рисунке:
1) Для 300 делений
