Условие задачи

Расчет основных параметров устройства для измерения силы натяжения троса

Исходные данные для расчета

1.1. Чувствительный элемент – тяговое звено измерительного преобразователя силы (рис. 1) выполнено из стали марки 40Х, закаленное до твердости 38-40 R. Допустимая деформация чувствительного элемента в сечении размещения тензорезисторов ξдоп = 2·10-3 о.е.д.

1.2. Тензорезисторы выполнены из константанового провода с коэффициентом тензочувствительности к = 2. Допустимый ток нагрузки (Iдоп) – по вариантам. Сопротивление тензорезисторов (Rтр) – по вариантам. Тензорезисторы включены по схеме полного моста (рис. 2).

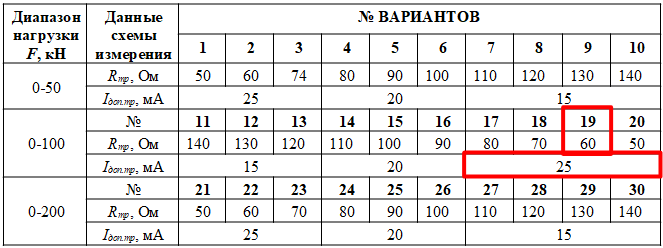

1.3. Погрешность градуировки преобразователей силы (δ) – по вариантам:

1,5 % (№ 1-10); 2,5 % (№ 11-20); 4,0 % (№ 21-30).

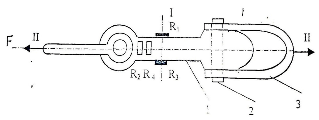

Рис. 1. Измерительный преобразователь силы:

1 – чувствительный элемент; 2 – палец; 3 – серьга; R1-R4 – тензисторы.

Рис. 2. Принципиальная схема измерений

R1-R4 – тензисторы; Un – напряжение питания измерительного моста; In – ток питания; Ig – допустимый ток транзистора; Iвых – выходной ток моста; мА – измерительный прибор.

Объем работы по выполнению задания

При выполнении задания необходимо:

- кратко описать метод измерения силы и принципы преобразования в электрический параметр;
- вычертить конструкцию чувствительного элемента измерительного преобразователя с размещением тензорезисторов;
- вычертить принципиальную схему измерения;
- рассчитать диаметр ЧЭ в зоне наклейки тензорезисторов, исходя издопустимой их деформации и силовой нагрузки (по вариантам);
- рассчитать напряжение питания измерительного моста и его выходной ток(по вариантам);
- провести градуировку и построить график градуировки измерительной системы в координатах «выходной ток – нагрузка» с учетом заданной погрешности (по вариантам).

Ответ

Тензометрический датчик представляет собой весоизмерительный элемент, который реагирует на изменение величины физического воздействия (усилия) и переводит его в электрический сигнал. Фактически это резистор, меняющий параметр омического сопротивления, по отношению к прилагаемой силе.

В большинстве случаев тензодатчик функционирует не от одного тензорезистора, а включает в себя мостовую измерительную схему. Такой принцип реализуется следующим образом (рисунок 3):
