Условие:
Расчет посадки с дополнительным креплением
В заданном соединении определить вид посадки и систему, в которой назначена посадка.
1. Определить предельные отклонения отверстия.
2. Определить предельные отклонения вала.
3. Построить схему полей допусков.
4. Определить наибольший и наименьший (предельные) размер отверстия и вала.
5. Определить характер посадки.

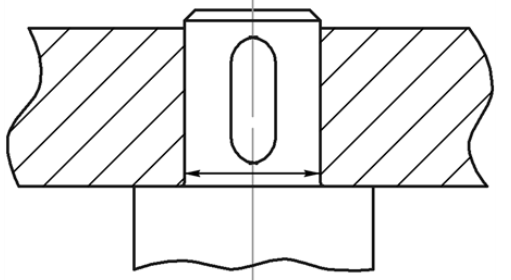

Поставить на чертеже соединений обозначение заданных посадок, а на чертежах деталей – обозначения заданных полей допусков. Размеры проставить тремя способами.
Диаметр и характер соединения -
Решение:
Посадка
Найдем предельные отклонения для указанного отверстия согласно ГОСТ 25347-82. Основные нормы взаимозаменяемости. ЕСДП Поля допусков и рекомендуемые посадки, соответствующие квалитету IT 7 и диапазону номинальных размеров 200225 мм
210 Н7
Верхнее отклонение ES = +0,046 мм = +46 мкм
Нижнее отклонение EI = 0 мм = 0 мкм
Допуск для отверстия:
TD = ES EI = 0,046 0 = 0,046 мм
Максимальный диаметр Dmax...
