Условие задачи
Расчет посадки с натягом. В заданном соединении определить вид посадки и систему, в которой назначена посадка (рис. 11).

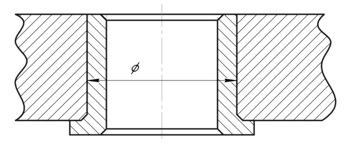

Рис. 11. Соединение с натягом
1. Определить предельные отклонения отверстия.
2. Определить предельные отклонения вала.
3. Построить схему полей допусков.
4. Определить наибольший и наименьший (предельные) размер отверстия и вала.
5. Определить характер посадки.
Поставить на чертеже соединений обозначение заданных посадок, а на чертежах деталей – обозначения заданных полей допусков. Размеры проставить тремя способами.
Ответ
1. Раскрываем предельные отклонения размера отверстия 20 ZC8.
По ГОСТ 25346-89 (см. прил. Г) верхнее отклонение отверстия
мм.
Нижнее отклонение отверстия определяем по формуле (23):
Значение допуска нах...
