Условие:

Расчет посадки с зазором

В заданном соединении определить вид посадки и систему, в которой назначена посадка.

1 Определить предельные отклонения отверстия.

2 Определить предельные отклонения вала.

3 Построить схему полей допусков.

4 Определить наибольший и наименьший (предельные) размер отверстия и вала.

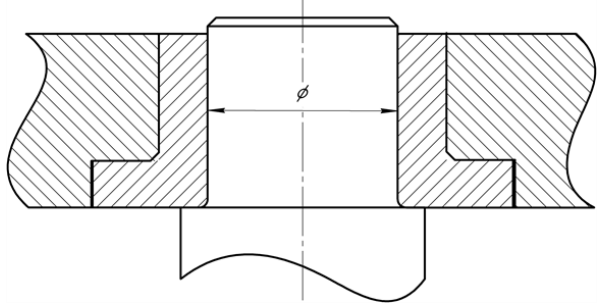

5 Определить характер посадки. Поставить на чертеже соединений обозначение заданных посадок, а на чертежах деталей – обозначения заданных полей допусков.

Размеры проставить тремя способами.

Диаметр и характер соединения -

Решение:

Определяем предельные отклонения для посадки

Система посадки внесистемная, т.е. ни отверстие, ни вал не являются основными.

Найдем предельные отклонения для указанного отверстия согласно ГОСТ 25347-82. Основные нормы взаимозаменяемости. ЕСДП Поля допусков и рекомендуемые посадки, соответствующие квалитету IT 7 и диапазону номинальных размеров 180200 мм

200 G7

Верхнее отклонение ES = +0,061 мм = +61 мк...
