Рассчитайте предельные размеры допуска. Начертите схему расположения полей допусков. Определите годность детали, имеющей заданный номинальный размер.

Дата добавления: 08.08.2024

Условие задачи

1. Рассчитайте предельные размеры допуска.

2. Начертите схему расположения полей допусков.

3. Определите годность детали, имеющей заданный номинальный размер.

4. Определите систему и тип заданной посадки.

5. Рассчитайте предельные натяги и зазоры.

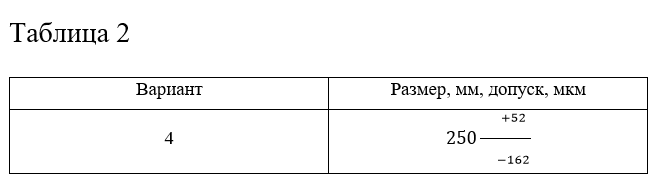

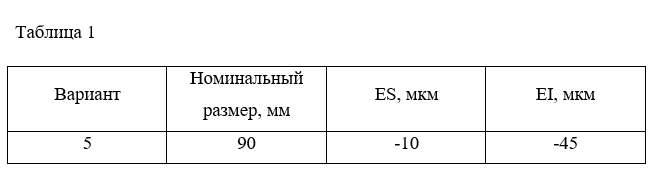

Исходные данные приведены в таблицах 1 и 2.



Ответ

Согласно таблице 1 нам заданы номинальный размер отверстия Dн = 90 мм, верхнее отклонение отверстия ES = -10 мкм = -0,01 мм, нижнее отклонение отверстия EI = -45 мкм = -0,045 мм.

Находим предельные размеры отверстия по формулам:

Dmax = Dн + ES

Dmin = Dн + EI

Dmax = 90 + (-0,010) = 89,990 мм

Dmin = 90 + (-0,045) = 89,955 мм

Годные отверстия должны лежать в диапазоне размеров 89,990-89,955 мм. Если деталь будет иметь действительный размер равный номинальному, т.е. Dр=Dн=90 мм, то это будет брак неисправимый, поскольку отверстие больше чем допустимый диапазон годных значений.

Строим схем...
