Условие задачи
Рассчитать параметры синусоидального сигнала, приведенного на рис. 3 (амплитуду Ua, действующее значение Uд, период T, частоту f ) по данным, приведенным в условии:
1. положению регулятора чувствительности канала «Y» (делителя/усилителя вертикального отклонения луча),
2. положению регулятора длительности развертки (частоты генератора развертывающего пилообразного напряжения).

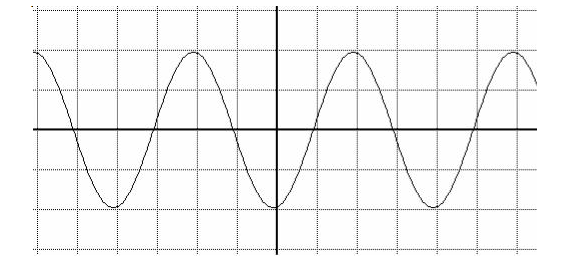

Рисунок 3. Сигнал синусоидальной формы
Ответ

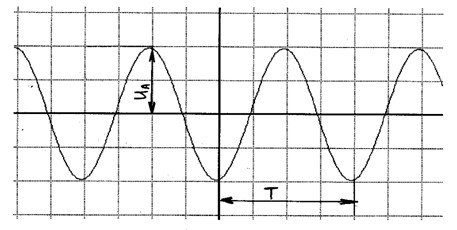

Рисунок 5.1. Сигнал синусоидальной формы
По заданному рисунку определяем количество делений, приходящееся на амплитудное напряжение сигнала UA. Оно составляет 2 деления. Тогда само значение амплитудного напряжения:
