Рассчитать параметры синусоидального сигнала, приведенного на рис. 3 (амплитуду Ua, действующее значение Uд, период T, частоту f ) по данным, приведенным в условии: 1. положению регулятора чувствительности канала «Y» (делителя/усилителя

22 января 2025
Метрология

Условие:

Рассчитать параметры синусоидального сигнала, приведенного на рис. 3 (амплитуду U_a, действующее значение U_д, период T, частоту f ) по данным, приведенным в условии:

1. положению регулятора чувствительности канала «Y» (делителя/усилителя вертикального отклонения луча),

2. положению регулятора длительности развертки (частоты генератора развертывающего пилообразного напряжения).

Решение:

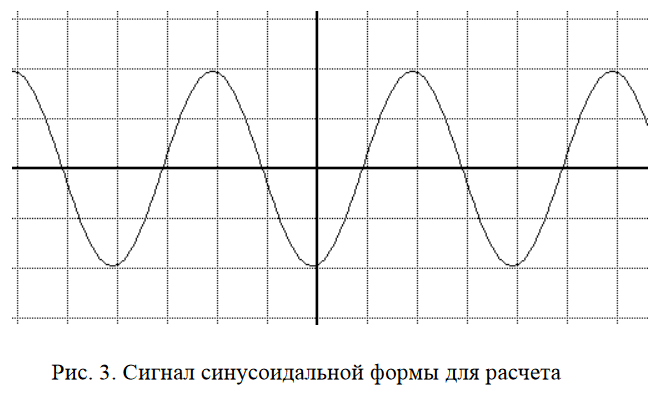

Рисунок 5.1. Сигнал синусоидальной формы

По заданному рисунку определяем количество делений, приходящееся на амплитудное напряжение сигнала U_A. Оно составляет 2 деления. Тогда само значение амплитудного напряжения:
