Условие:
Рассчитать параметры синусоидального сигнала, приведенного на рис. 3 (амплитуду Ua, действующее значение Uд, период T, частоту f ) по данным, приведенным в условии:
1. положению регулятора чувствительности канала «Y» (делителя/усилителя вертикального отклонения луча),
2. положению регулятора длительности развертки (частоты генератора развертывающего пилообразного напряжения).
Решение:

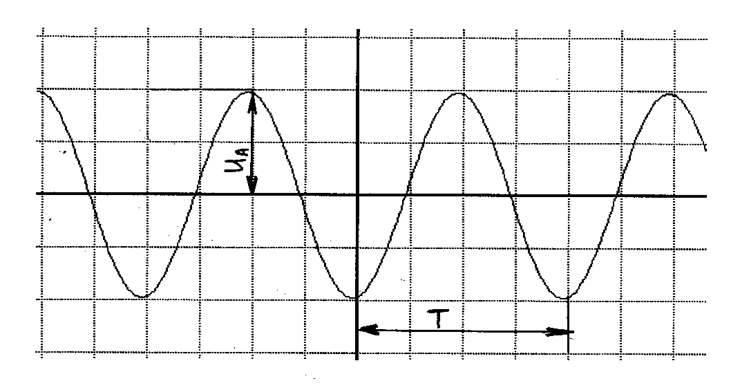

Рисунок 3. Сигнал синусоидальной формы
По заданному рисунку определяем количество делений, приходящееся на амплитудное напряжение сигнала. Оно составляет 2 деления. Тогда само значение амплитудного напряжения:
