Рассчитать предельные и исполнительные размеры калибров для контроля отверстия и вала. Построить схему расположения полей допусков с простановкой пре-дельных отклонений.
- Метрология
Условие:
Для посадки 1 (см. таблицу 1):
1. Рассчитать предельные и исполнительные размеры калибров для контроля отверстия и вала.
2. Построить схему расположения полей допусков с простановкой предельных отклонений.

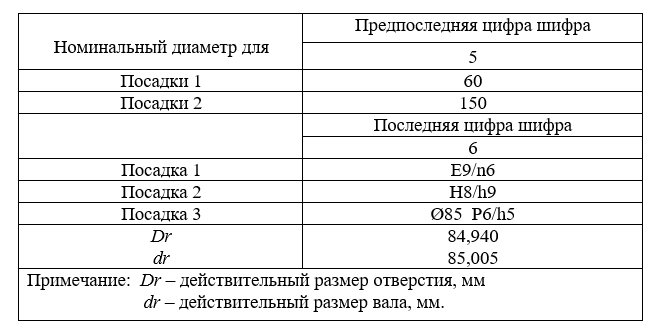

Таблица 1 – Исходные данные
Решение:
Калибры являются предельными измерительными инструментами: пробки для контроля отверстия, скобы для контроля вала. Номинальные размеры калибров соответствуют предельным размерам контролируемой детали. Так, номинальный размер проходной пробки соответствует наименьшему предельному размеру отверстия Dmin , а номинальный размер непроходной пробки наибольшему предельному размеру отверстия Dmax . Номинальный размер проходной скобы соответствует dmax , а номинальный размер непроходной скобы - dmin . ГОСТ 24853-81 [2, с. 188...190] устанавливает значения допусков на изготовление калибров пробок и с...
