Условие задачи

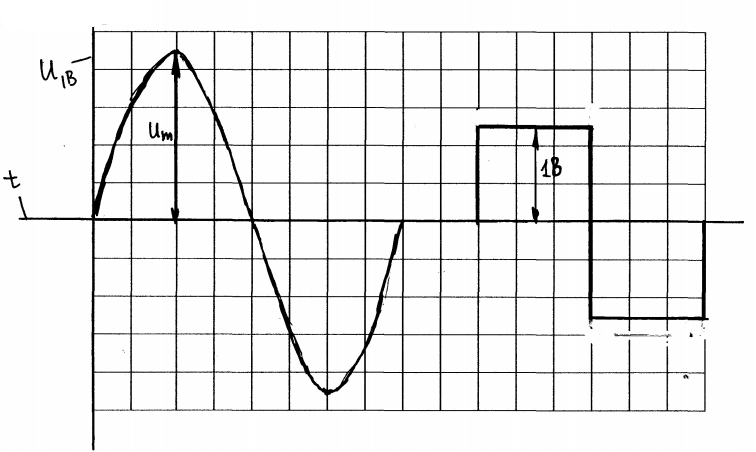

Размах осциллограммы исследуемого синусоидального сигнала на экране осциллографа - 4,5 деления. Для калибровки на вход Y осциллографа подан импульсный сигнал 1,00 В, его размах на экране - 2,5 дел. Найдите действующее значение синусоидального сигнала. Проиллюстрируйте процедуру измерения соответствующими осциллограммами.
Ответ
Из имеющихся данных по импульсному сигналу получаем, что напряжению в 1 В соответствует 2,5 деления. Значит, соответствующий коэффициент отображения:
Переходя к рассмотрению синусоидального сигнала при полученном значении , найдем его амплитудное значение:
