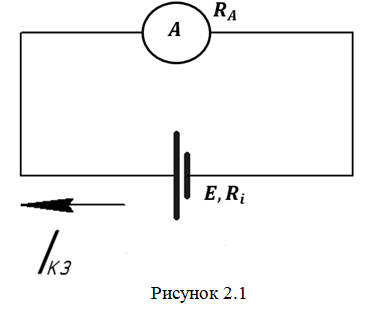

С помощью амперметра с входным сопротивлением RA=162 Ом измеряется ток короткого замыкания источника с напряженностью E и внутренним сопротивлением.

На вход осциллографа в режиме линейной развертки подается синусоидальное колебание частотой 50 кГц, длительность прямого хода развертки составляет 17,5 мкс, длительность обратного хода 2,5 мкс. Изобразить вид осциллограммы.

Оценить погрешность прямого однократного измерения напряжения 𝑈=4,2 𝐵 на сопротивлении 𝑅=5,2 Ом, выполненного вольтметром класса точности 𝛾=1,5 с верхним пределом измерения 𝑈п=5 В и имеющим сопротивление 𝑅𝑣=1400 Ом.
