Условие задачи
С помощью осциллографа измеряют размах пилообразного сигнала
методом сравнения с размахом (двойной амплитудой) регулируемого синусоидального сигнала. В момент равенства размахов измеряемого и эталонного сигналов вольтметр класса точности, измеряющего эталонный сигнал, показал 10 В. Определите размах пилообразного сигнала и погрешность измерения размаха. Проиллюстрируйте процедуру измерения соответствующими осциллограммами.
Ответ
Образование изображение на экране ЭЛТ при воздействии двух напряжений развертки (uр=uy ) и сигнала (uс=ux ) соответственно на платинах X и Y показано на рис. 3.1.

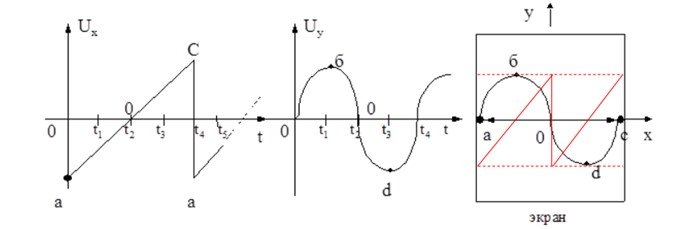

Рисунок 3.1. Схема процедуры измерения напряжения. а) измеряемый сигнал, d) эталонный сигнал. На экране происходит наложение сигналов так, чтобы их амплитуды совпадали.
Амплитуда пилообразного сигнала:
