Составить схему включения измерительного механизма с шунтом и дать вывод формулы, определить постоянную измерительного механизма по току
- Метрология
Условие:

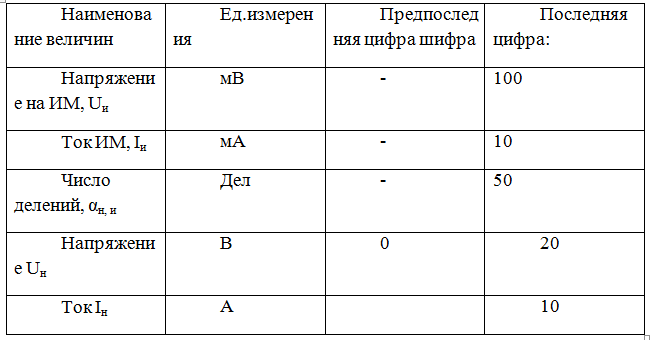

Измерительный механизм (ИМ) магнитоэлектрической системы рассчитан на ток и
и напряжение Uи и имеет шкалу на aн делений.
1. Составить схему включения измерительного механизма с шунтом и дать вывод формулы rш ;
2. Определить постоянную измерительного механизма по току CI , величину сопротивления шунта rш и постоянную амперметра
, если этим прибором нужно измерять ток
;
3. Определить мощность, потребляемую амперметром при номинальном значении тока н
;
4. Составить схему включения измерительного механизма с добавочным сопротивлением и дать вывод формулы rд ;
5. Определить постоянную измерительного механизма по напряжению CU , величину добавочного сопротивления rд и постоянную вольтметра
, если этим прибором нужно измерять напряжение
;
6. Определить мощность, потребляемую вольтметром при номинальном значении напряжения Uн.
Решение:

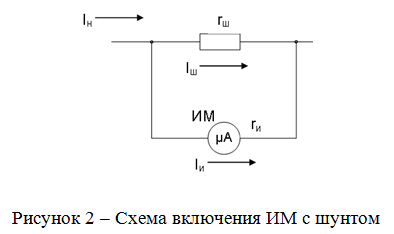

1. Составить схему включения измерительного механизме с шунтом и дать вывод формулы
Т.к. соединение параллельное, то
