Условие задачи
Технический амперметр магнитоэлектрической системы с номинальным током , с числом номинальных делений имеет оцифрованные деления от нуля до номинального значения, проставленные на каждой пятой части шкалы (стрелки обесточенных амперметров занимают нулевое положение). Поверка технического амперметра осуществлялась образцовым амперметром той же системы.
Таблица 2.1.
Требуется:
1. Указать условия поверки технических приборов.
2. Определить поправки измерений.
3. Построить график поправок.
4. Указать, к какому ближайшему стандартному классу точности относится данный прибор. Если прибор не соответствует установленному классу точности, указать на это особо.
5. Написать ответы на вопросы:
1) Что такое мера и измерительный прибор? Как они подразделяются по назначению?
2) Что такое погрешность? Дайте определение абсолютной, относительной и приведенной погрешности.
Ответ

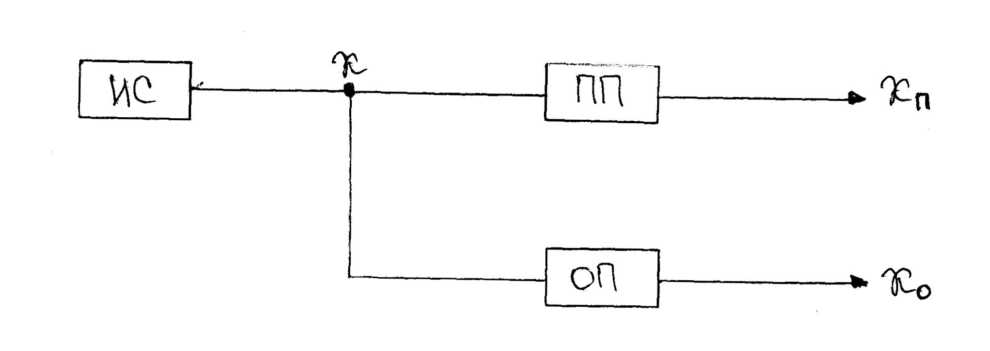

Схема поверки методом сличения образцового и поверяемого амперметров имеет вид:
Рисунок 2.1.
где источник сигнала, от которого подается требуемое значение физической величины ; показания поверяемого прибора , которые сравнивают с показаниями образцового прибора .
