Точность формы поверхности. Шероховатость поверхности. 1. Выполнить эскиз детали. 2. Указать на эскизе предусмотренное в задаче отклонение формы или взаиморасположения.

1. Выполняем эскиз детали согласно условия задачи.

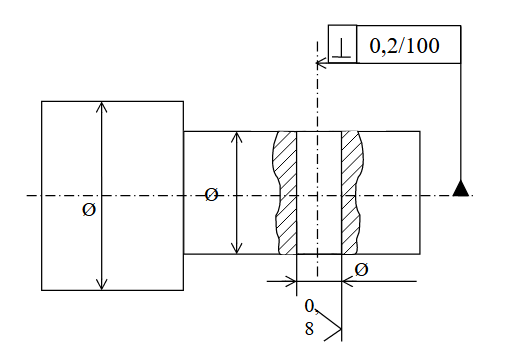

Рис. 4.2.

Наносим на эскиз заданное отклонение.В задаче сказано, что отклонение относится к оси отверстия, поэтому стрелку, указывающую на нормируемый объект, направляем на ось отверстия (см. рис. 4.2), а на её линии строим прямоугольник, в первой части которого указывается условное обозначение отклонения (┴), а во второй части - значение самого отк...
