Условие задачи
1. В цепь несинусоидального тока включены: амперметр магнитоэлектрической системы и амперметр электродинамической системы. Амперметры имеют одинаковые номинальные токи Iн = 5 А и шкалы с одинаковым номинальным числом делений αн = 100 дел.
Начертить схему цепи и определить на какое число делений шкалы отклонится стрелка:
а) магнитоэлектрического амперметра;
б) электродинамического амперметра, если в цепи проходит ток
Построить в масштабе в одних осях координат графики заданного тока i=f(t) за время одного периода основной гармоники тока.
2. В цепь несинусоидального тока включены: амперметр электродинамической системы и амперметр детекторной (выпрямительной) системы. Амперметры имеют одинаковые номинальные токаи Iн = 5 А и шкалы с одинаковым номинальным числом делений αн= 100 дел.
На какое число делений шкалы отклонится стрелка:
а) электродинамического амперметра;
б) детекторного амперметра, если в цепи проходит ток
Ответ
1.

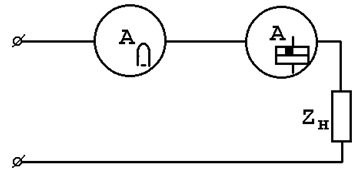

Рисунок 4.1. Цепь несинусоидального тока с включенными амперметрами магнитоэлектрической системы и электродинамической системы.
При прохождении через измерительный механизм магнитоэлектрической системы переменного тока i вращающий момент
