Условие задачи
В цепь несинусоидального тока включены: амперметр магнитоэлектрической системы и амперметр электродинамической системы. Амперметры имеют одинаковые номинальные токи Iн = 5 А и шкалы с одинаковым номинальным числом делений αн = 100 дел.
Начертить схему цепи и определить на какое число делений шкалы отклонится стрелка:
а) магнитоэлектрического амперметра;
б) электродинамического амперметра, если в цепи проходит ток
Построить в масштабе в одних осях координат графики заданного тока
за время одного периода основной гармоники тока.
Ответ

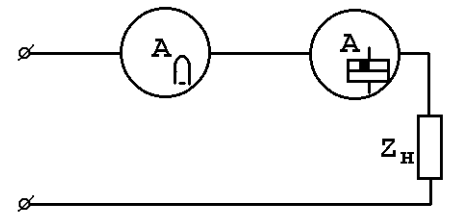

Рисунок. Цепь несинусоидального тока с включенными амперметрами магнитоэлектрической системы и электродинамической системы.
При прохождении через измерительный механизм магнитоэлектрической системы переменного тока i вращающий момент будет изменяться пропорционально току:
