Условие задачи

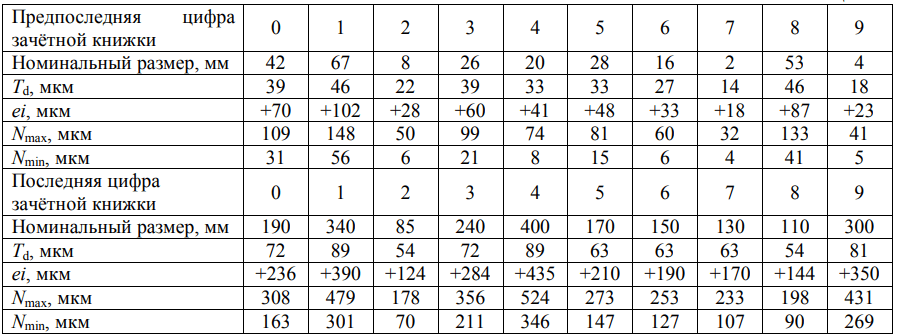

В двух посадках известны номинальные размеры сопряжений, допуск вала, нижнее предельное отклонение вала, натяг наибольший и натяг наименьший (табл. 1.2).
Дать схемы расположения полей допусков деталей сопряжения в заданных посадках. На схемах указать предельные отклонения.
Для каждой из заданных посадок необходимо определить:
- предельные отклонения отверстия и вала;
- допуск отверстия и допуск вала;
- предельные размеры отверстия и вала.
Ответ
2.1 Номинальный размер D=d=2 мм,
допуск вала Td=14 мкм,
нижнее отклонение вала ei=+18 мкм,
максимальный натяг Nmax=34 мкм,
минимальный натяг Nmin=4 мкм.
1. Верхнее отклонение вала находим из формулы:
Отсюда
...
