В двух сопряжениях типа «вал–отверстие» известны номинальные размеры сопряжений, предельные отклонения отверстия и вала, которые заданы в табл. 1.2.

Условие:

Для каждого из заданных сопряжений дать схему расположения полей допусков деталей сопряжения. На схемах указать предельные отклонения.

Для заданных сопряжений определить:

- предельные размеры отверстия и вала;

- допуск отверстия, допуск вала и допуск посадки;

- наибольший и наименьший зазоры или натяги.

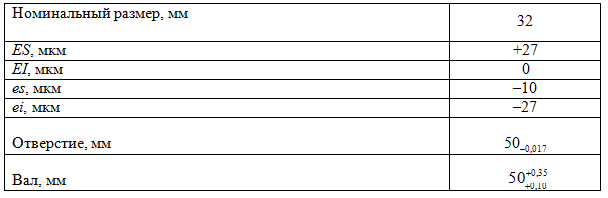

Таблица 1.2

Первое сопряжение

1. Предельные отклонения сопряжения указаны около номинального размера в числовом виде. Имеем:

ES = + 0,027 мм; EI = 0; es = 0,010 мм; ei = 0,027 мм.

Предельные размеры отверстия и вала находим по формулам:

D_max = D + ES = 32 + 0,027 = 32,027 мм;

D_min =D + EI = 32 + 0 = 32,000 мм;

d_max = d + es = 32 + ( 0,010) = 31,990 мм;

d_min = d + ei = 32 + ( 0,027) = 31,973 мм.

2. Допус...
