В соответствии с вариантом составить структурную схему цифрового измерительного прибора (ЦИП) и временную диаграмму аналого-цифрового преобразователя (АЦП). 2. Пояснить назначение отдельных узлов ЦИП.

Дата добавления: 14.08.2024

Условие задачи

В соответствии с вариантом составить структурную схему цифрового измерительного прибора (ЦИП) и временную диаграмму аналого-цифрового преобразователя (АЦП).

2.  Пояснить назначение отдельных узлов ЦИП.

3.   Определить время измерения и число импульсов, прошедших на вход пересчетного устройства (ПП).

4.   Определить коэффициент пересчета и необходимое количество пересчетных схем (двойных, десятичных и т.д.).

5.  Объяснить составляющие погрешности ЦИП.

6.   Выяснить погрешность измерения данного напряжения.

7.   Объяснить достоинства и недостатки ЦИП в сравнении с другими способами измерения.

Наименование Предпоследняя цифра шифра

Последняя

цифра шифра 0

Вольтметр время - импульсный

1 +
Показания    Ux, Uxср             вольтметра, В 1 8,35

 Номинальное напряжение вольтметра Uн , В

1 10

Частота  f, МГц

1 2,6



Ответ

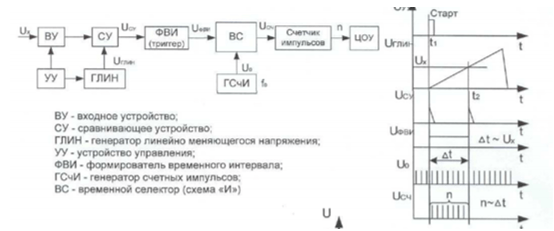

Структурная схема время импульсного вольтметра и временную диаграмму аналого-цифрового преобразователя (АЦП).

Измерение производится под воздействием некоторого запускающего напряжения, подаваемого на вход УУ. Запуск может быть ручным или автоматическим. Ux через малые интервалы времени поступает в ВУ. УУ воздействует своим импульсом на СИ, сбрасывая предыдущий результат измерения. СИ готов к прие...
