Условие задачи
В высоковольтной трехпроводной цепи трехфазного тока необходимо измерить линейные токи, линейное напряжение, коэффициент мощности цепи и расход активной энергии всей цепи.
Подобрать для этой цели два измерительных трансформатора тока (ИТТ), два измерительных трансформатора напряжения (ИТН) и подключить к ним следующие измерительные приборы: два амперметра электромагнитной системы; два однофазных индукционных счетчика активной энергии; один трехфазный фазометр электромагнитной или электродинамической системы; один вольтметр электромагнитной системы.

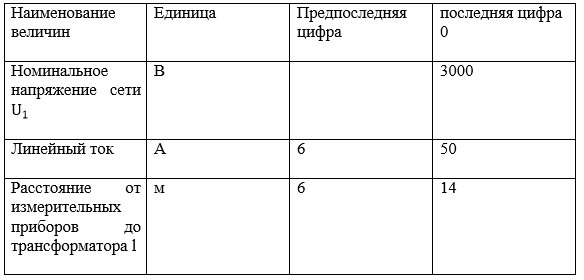

Расстояние от трансформатора до измерительных приборов I (провод медный, сечением S=2,25 MM2), номинальное напряжение сети U1 и линейный ток I1 приведены в табл. 1. Начертить схему включения ИИТ и ИТН в цепь, а также показать подключение к ним всех измерительных приборов.
Выполнить разметку зажимов обмоток ИТТ, ИТН, счетчиков и фазометра. Показать заземление вторичных обмоток ИТТ и ИТН.
Ответ
По значению I1=50 A выбираем трансформатор тока типа И56М I1=5 A , класс точности 0,1 номинальная нагрузка 0,6 Ом, .
2. Выбор амперметров.
У амперметра Э514/3 класс точности 0,5; номинальная область частот 40100 Гц; номинальное сопротивление последовательной обмотки 0,008 Ом.
3. Выбор вольтметров.
У трансформатора напряжения U2=100 B, поэтому выбираем вольтметр типа Э515/3, B, класс точности 0,5, но...
